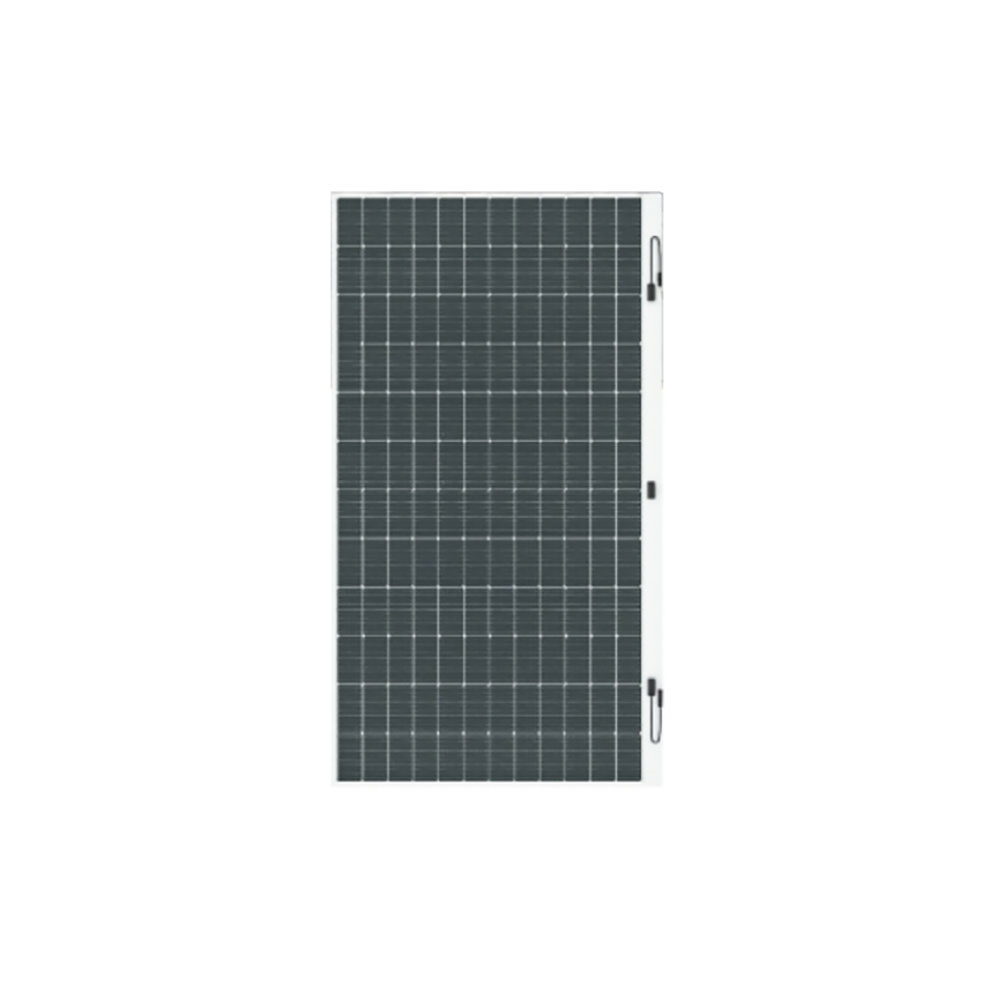

информация о продукте
| Основные характеристики продукта | ||
| Легкий | Плотность поверхности: 2,9 кг/м², что составляет менее 30% от веса традиционных стеклянных модулей. | |
| Ультратонкий | Толщина: 1,8 мм (без распределительной коробки), что составляет 50% от толщины традиционных модулей. | |
| Высокая прочность | Первый в отрасли гибкий кристаллический кремниевый модуль, не имеющий скрытых трещин при ударе градом и не демонстрирующий снижения мощности. | |
| Простота установки | Для системы не требуется традиционная стойка. Монтаж может быть выполнен путем прямого приклеивания к исходной поверхности с использованием конструкционного клея для быстрой установки. | |
| Эстетика | Настраиваемый цвет поверхности и дизайн рисунка для удовлетворения эстетических требований архитектуры. | |
| Гибкий | Минимальный радиус изгиба до 0,3 м. Отсутствие скрытых трещин в элементах и отсутствие снижения мощности при изгибе. | |
| Электрические характеристики (STC *) | |||||
| Элемент | Аббревиатура | Единица | ZKFN B1 010A-550 | ZKFN B1 010A-555 | ZKFN B1 010A-560 |
| Модель модуля | - | - | ZKFN B1 010A-550 | ZKFN B1 010A-555 | ZKFN B1 010A-560 |
| Максимальная мощность в STC | ПМПП | [Вт] | 550 | 555 | 560 |
| Мощность Допуск | 0 ~ +3% | [Вт] | 0-5 Вт | 0-5 Вт | 0-5 Вт |
| Максимальное напряжение питания | ВМПП | [В] | 45.19 | 45.25 | 45.29 |
| Максимальный ток мощности | ИМПП | [А] | 12.18 | 12.27 | 12.37 |
| Напряжение холостого хода | Вок | [В] | 52.96 | 53.01 | 53.05 |
| Ток короткого замыкания | Isc | [А] | 12.95 | 12.92 | 12.96 |
| Максимальный номинальный ток предохранителя | - | [А] | 25(Общая характеристика для всех моделей) | ||
| Максимальное напряжение системы | МЭК/УЛ | [В] | 1500 В постоянного тока (IEC)(Общая характеристика для всех моделей) | ||
| Стандартные условия испытаний (STC*): интенсивность излучения = 1000 Вт/м², температура ячейки = 25°C, AM = 1,5, допуск испытаний ±3%. | |||||
| Электрические рабочие параметры (NMOT*) | |||||
| Элемент | Аббревиатура | Единица | ZKFN B1 010A-550 | ZKFN B1 010A-555 | ZKFN B1 010A-560 |
| Модель модуля | - | - | ZKFN B1 010A-550 | ZKFN B1 010A-555 | ZKFN B1 010A-560 |
| Максимальная мощность при NMOT | ПМПП | [Вт] | 414.15 | 417.92 | 421.68 |
| Максимальное напряжение питания | ВМПП | [В] | 42.34 | 42.4 | 42.44 |
| Максимальный ток мощности | ИМПП | [А] | 9.79 | 9.87 | 9.95 |
| Напряжение холостого хода | Вок | [В] | 50.31 | 50.36 | 50.4 |
| Ток короткого замыкания | Isc | [А] | 10.4 | 10.43 | 10.46 |
| Механические параметры | |
| Спецификация ячейки | Аккумулятор Topcon Cell 182,2 мм × 183,75 мм |
| Размеры модуля | 2240 мм × 1190 мм × 1,8 мм |
| Толщина модуля | 1,8 мм (без учета распределительной коробки) |
| Вес модуля | 7,6 кг на модуль |
| Выходной кабель | Кабель сечением 4 мм², длина 370 мм (может быть изменена в соответствии с требованиями заказчика). |
| Разъем | Совместимость с MC4 |
| Распределительная коробка | IP68 |
| Цвет заднего листа | Черный / Белый |
| Параметры приложения | |
| Максимальное напряжение системы | DC 1500V |
| Мощность Допуск | 0 ~ +5 Вт |
| Диапазон рабочих температур | от –40°C до +85°C |
| Максимальный номинальный ток предохранителя | 25А |
| Статическая нагрузка | Передняя подвеска: 5400 Па, задняя подвеска: 2400 Па |
